Судовой теплообменник вода/масло сб.575-00-20-1 в наличии на складе в Санкт-Петербурге.
Для заказа и консультации позвоните нам по тел:. +79817619558;
Напишите Ваш запрос на электронную почту: n-zip78@yandex.ru.
*Стоимость и внешний вид товара на момент заказа может отличаться от указанных на сайте
Применяемость: судовые дизельные двигатели производства БАРНАУЛТРАНСМАШ: 3Д6 (3Д6А; 3Д6АЛ; 3Д6С2, 3Д6АС2; 3Д6Н; 3Д6С2); 7Д6 (7Д6ДС, 7Д6ДС-1), на судна проектов "Москва", "Ярославец", "Костромич", ОМ, РТ, МРБ, МРС и многие другие, где установлены данные дизели в качестве главного двигателя, либо дизельгенераторной установки
Описание
Охладитель масла отличается от охладителя воды местами подвода и наличием в нем маслоперепускного клапана. По трубкам охладителя киркулирует масло, а между трубками - забортная вода. Масло подводится и отводится через резьбовые зажимы.
На крышке водо-масляного холодильника со стороны подвода и отвода масла приварен стальной корпус, внутри котрого расположен шариковый клапан, прижимаемый пружиной.
При перепаде давления на входе и выходе масла из охладителя свыше 1,5 кгс/см2 шарик, преодолевая сопротивление пружины, перепускает масло из полости подвода в полость отвода, предохраняя таким образом охладитель от разрыва.
Жидкости, протекающие через охладитель, проходят в них путь, равный шестикратной длине охладителей.
Для слива жидкостей из трубок и межтрубного пространства охладителей предусмотрены пробки.

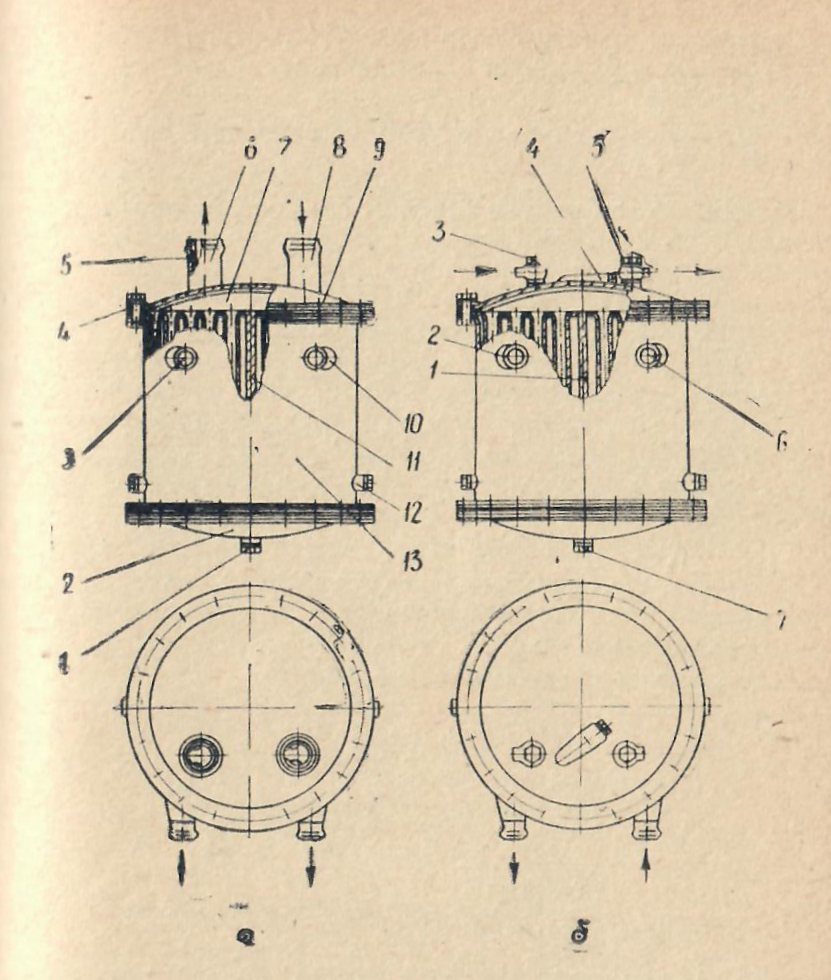

Из чего состоит в/м холодильник:
Рисунок Б: 1 - водоразделительная перегородка; 2 - патрубок отвода охлаждающей жидкости; 3 - штуцер подвода масла; 4- маслоперепускной клапан; 5 - штуцер отвода масла; 6 - патрубок подвода охлаждающей жидкости; 7 - пробка слива масла.

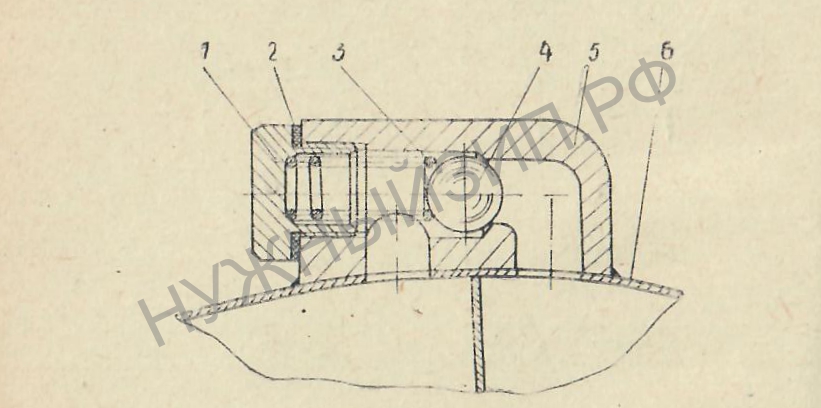

Схема маслоперепускного клапана
1 - пробка; 2 - медноасбестовое кольцо; 3 - пружина; 4 - шариковый клапан; 5 - корпус клапана; 6 - крышка охладителя.
Вы можете приобрести водомасляные теплообменники для 3Д6 с доставкой по всей России: в Магнитогорск, Миасс, Москва, Муром, Набережные Челны, Нижневартовск, Нижний Новгород, Новокузнецк, Новосибирск, Омск, Оренбург, Орёл, Пенза, Пермь, Петрозаводск, Плёс, Ростов-на-Дону, Рыбинск, Самара, Саратов, Смоленск, Сортавала, Старая Русса, Стерлитамак, Тверь, Тобольск, Томск, Тула, Тюмень, Ульяновск, Уфа, Хабаровск, Чебоксары, Череповец, Ярославль и многие другие регионы.
