Технические данные стартера СТ-722

Описание

Стартер модели СТ-722 включает в себя несколько основных компонентов: цельный корпус, якорь в сборе, инерционный привод в сборе и две крышки, переднюю и заднюю. Внутри корпуса расположены полюса, на которых закреплены катушки обмоток возбуждения. Эти катушки соединены попарно последовательно. Каждая пара катушек имеет два вывода: один подключается к клеммному болту на корпусе стартера, а другой – к траверсе.(закрыты резиновыми колпачками)

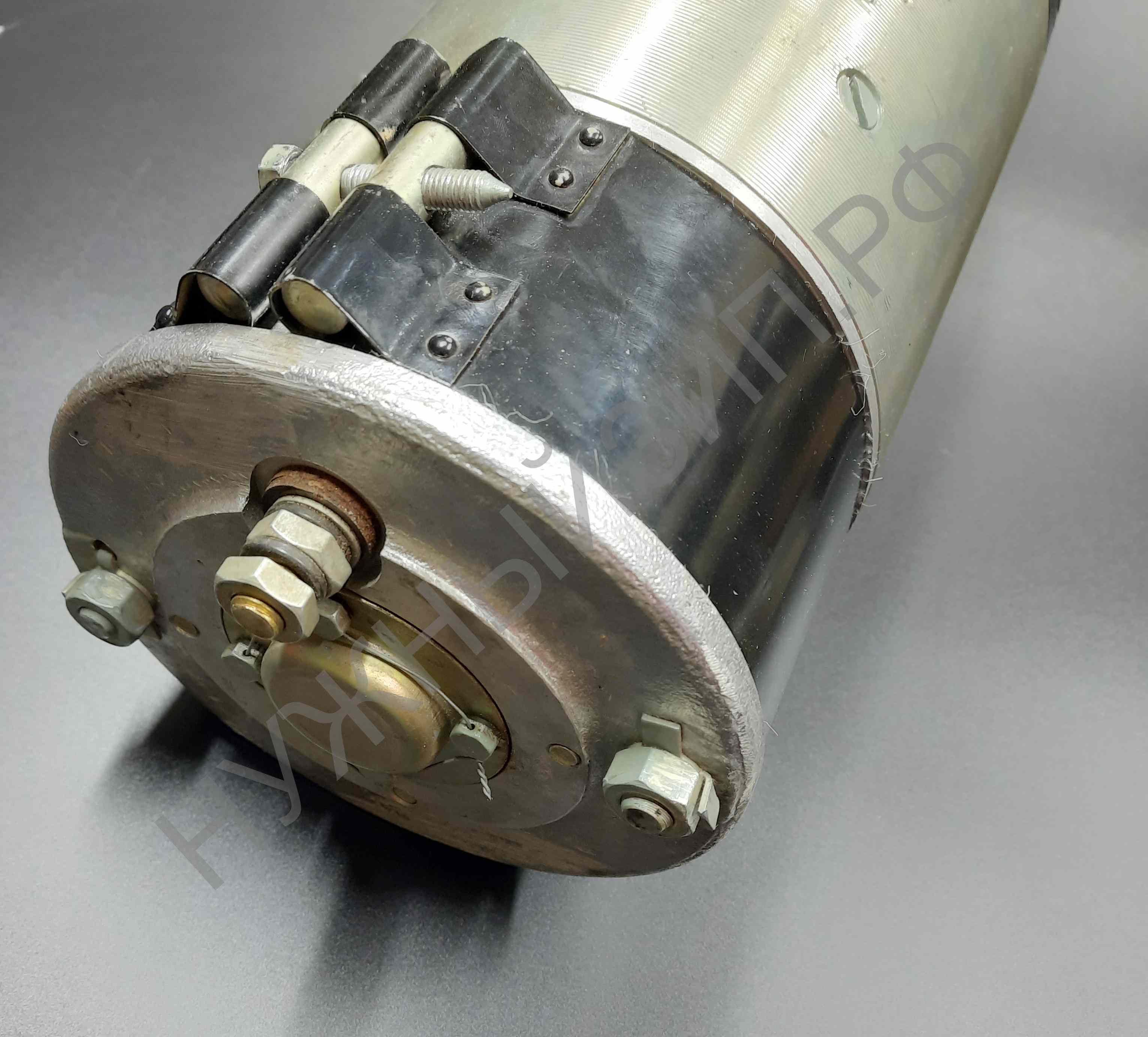

В центральное отверстие задней крышки установлен шариковый подшипник, оснащенный сальником. Внутри этой же крышки закреплена медная траверса с четырьмя щеткодержателями. В каждом щеткодержателе размещены по две щетки марки МГ-4С определенного размера, которые также входят в комплект запасных частей. Щетки прижимаются к коллектору с помощью спиральных пружин. Щеткодержатели, к которым подведены шинные выводы катушек возбуждения, изолированы от траверсы, в то время как два других щеткодержателя замкнуты на траверсу. Для удобного доступа к щеткам в задней крышке предусмотрены специальные окна, которые закрыты защитной лентой.

.

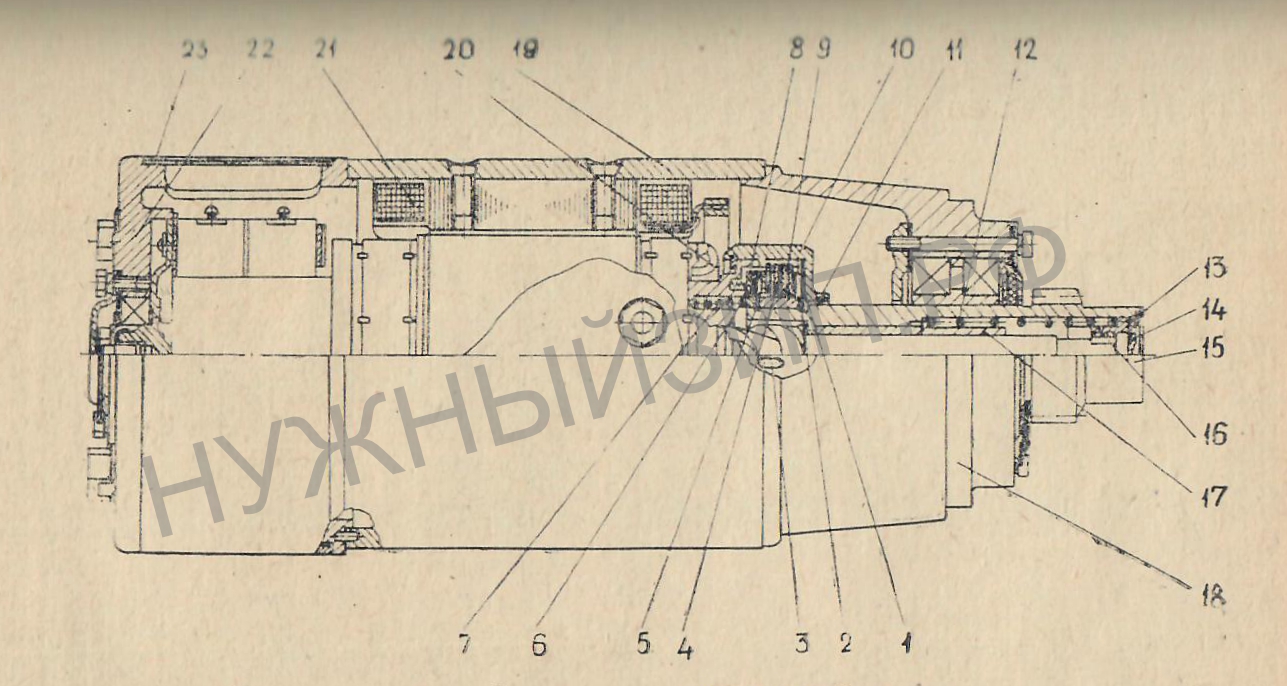

Рисунок 1. Общая схема стартеров СТ-721;722;723;724

1,4,8,9,11 - шайба; 2 - втулка; 3 - шпонка; 5 - полукольцо; 6 - кольцо; 7 - буферная пружина; 10 - чашка; 12 - пружина; 13 - стопорное кольцо; 14 - диск; 15 - хвостовик; 16 - втулка; 17 - втулка упорная; 18,22 - крышка; 19 - корпус; 20 - якорь; 21 - катушка обмотки возбуждения; 23 - лента защитная.

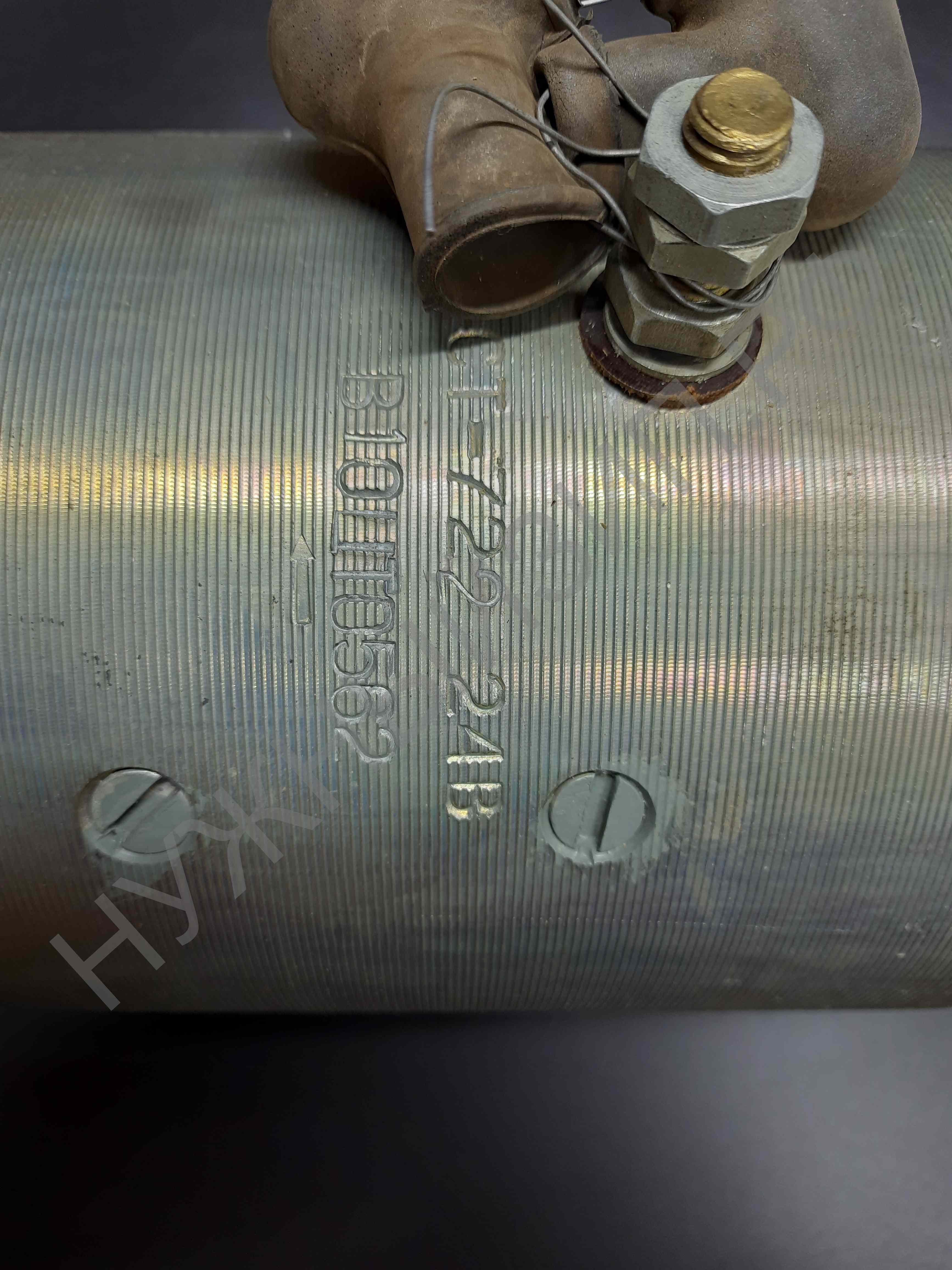

Стартер СТ-722 имеет конструктивные особенности, обеспечивающие его надежную работу. Между его крышкой и корпусом располагается текстолитовая прокладка, а крепежные винты траверсы изолированы от крышки специальными втулками. На внешней стороне крышки находится изолированный клеммный болт, соединенный с траверсой.

Внутри крышки установлен шарикоподшипник, а на вал якоря напрессована втулка с буртом, на котором собран коллектор из медных пластин, разделенных миканитовой изоляцией. Пластины якоря, также напрессованные на вал, имеют пазы для обмотки, которая изолирована от металла. Концы обмотки припаяны к пластинам коллектора.

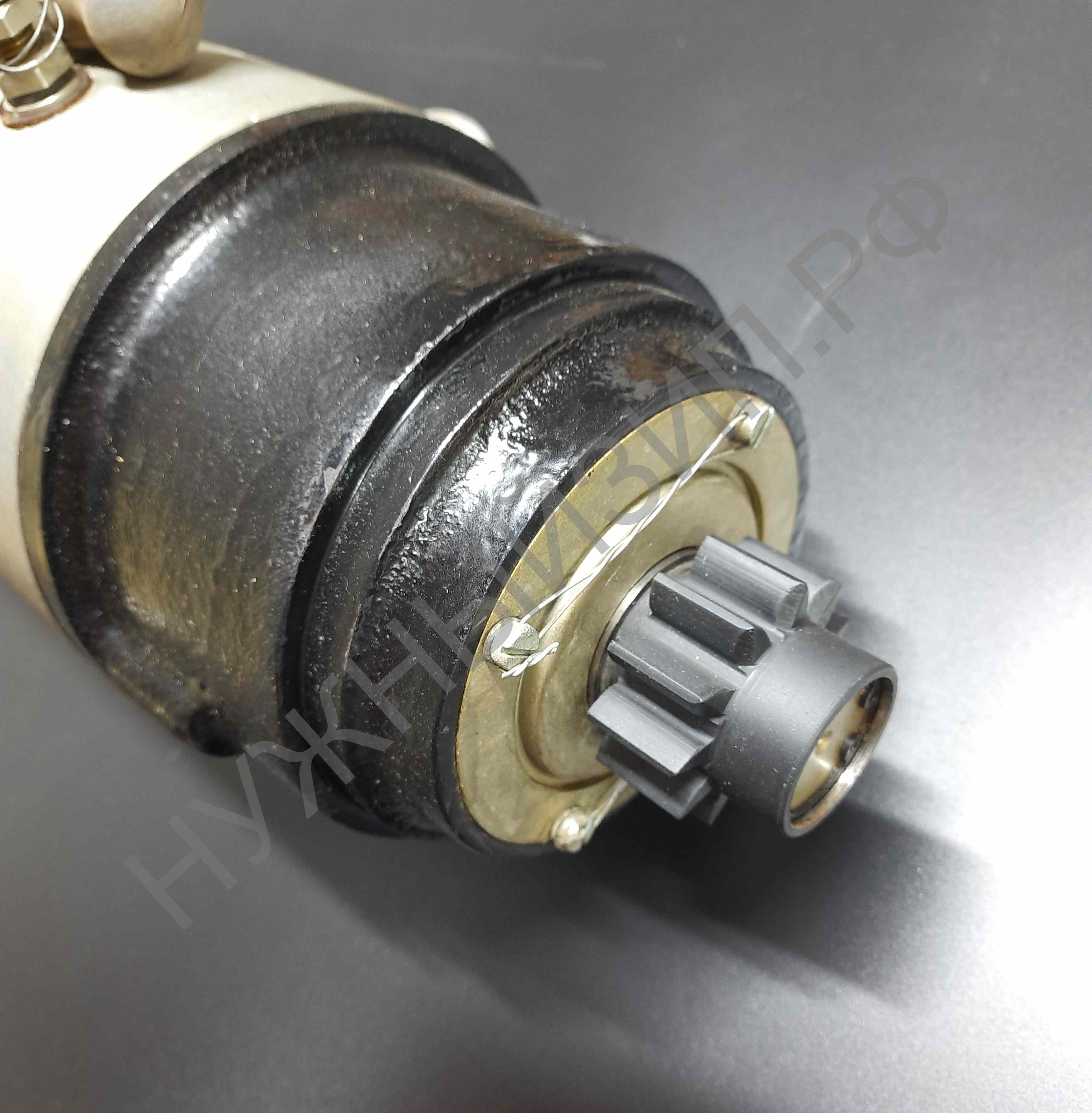

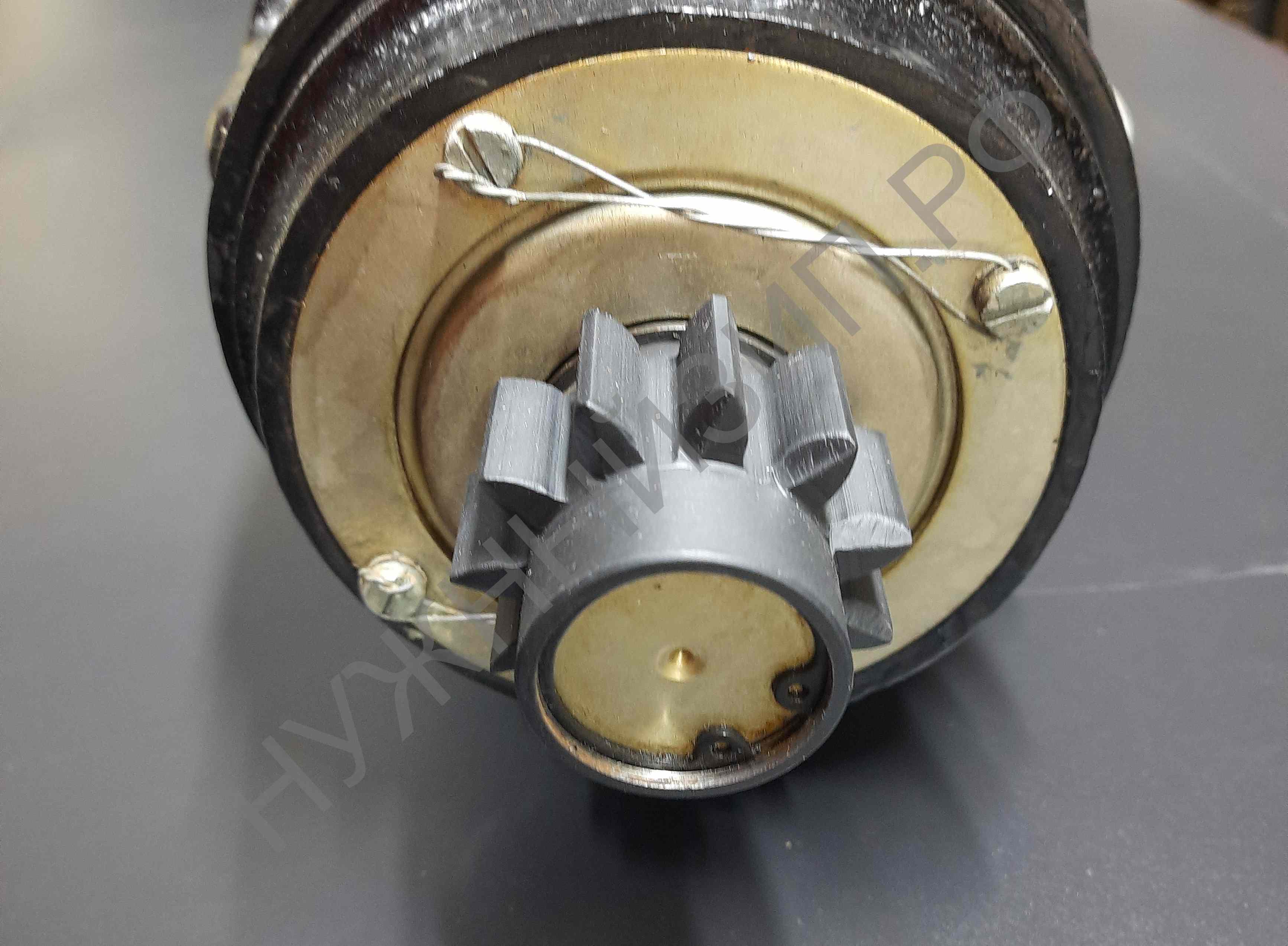

Привод стартера автоматически соединяет и разъединяет шестерню хвостовика с маховиком двигателя при запуске. Для защиты от ударных нагрузок привод оснащен фрикционной муфтой.

Важно помнить, что включение стартера при работающем двигателе недопустимо. При установке стартера на двигатель не требуется никаких дополнительных регулировок. Штифт на кронштейне стартера должен быть установлен в соответствующий паз на корпусе, чтобы предотвратить его проворачивание.

Крепление стартера к кронштейну осуществляется стяжными лентами. Необходимо контролировать зазор между шестерней хвостовика и венцом маховика, который должен составлять 3-4,5 мм (допустимо до 5,2 мм в отдельных местах). Боковой зазор между зубьями шестерен должен быть в пределах 0,6-1,2 мм. Особое внимание следует уделять надежности крепления проводов к клеммам стартера, а также креплению самого стартера к кронштейну. Регулярная проверка этих параметров обеспечит долгую и безотказную работу стартера. СТ722 является конструктивно аналогом СТ721, с той лишь разницей, что выполнен по двухпроводной схеме - это необходимо для использования на железнодорожном транспорте, на судах. В отличии от стартера СТ724 имеет правое вращение.
