Реле-регулятор РРТ-32

цена от
Реле-регулятор РРТ-32
Цена от20000.00 руб

Цена от 20000.00 руб

Реле РРТ-32 всегда в наличии на складе в Санкт-Петербурге.

Для заказа и консультации позвоните нам по тел:. +79817619558;

Напишите Ваш запрос на электронную почту: n-zip78@yandex.ru.

*Стоимость и внешний вид товара на момент заказа может отличаться от указанных на сайте.



Технические данные реле РРТ-32

Характеристика Значение
Номинальное напряжение 28 В
Напряжение включения реле 25-27 В
Обратный ток выключения реле 2-8 А

Изменение напряжения при изменении частоты

вращения коленчатого вала с 700 до 1500 об/мин

0,5 В
Нагрузка генератора ограничивается реле в пределах

43-53 А



Описание

Реле-регулятор РРТ32 для автоматического включения электрического генератора в сеть и отключения поддерживает напряжение генератора в заданных пределах при изменении частоты вращения якоря и ограничивает максимальный ток. Номинальное напряжение 27-29 В, номинальный ток 37 А, напряжение включения реле обратного тока 25-27 В, ток выключения реле обратного тока 2-8А. Реле-регулятор - электромагнитный аппарат постоянного напряжения, работающий совместно с электрическим генератором (Г-731А, Г-732В). К преимуществам реле-регулятора относится гибкая подвеска верхнего контакта в регуляторах напряженияи ограничителя тока, наличие термокомпенсации катушек, усиленная экранизация выводов, отсутствие фильтра, не обспечивающего требуемой эффективности, а так же возможность работы в двухпроводной и в однопроводной схемах. При работе по однопроводной схеме клеммный вывод М соединяется дополнительным проводом с "массой"

Реле-регулятор РРТ-32 состоит из реле обратного тока 1, двух регуляторов напряжения 3, двух ограничителей 2. Ограничитель тока служит для ограничения мощности генератора в пределах 100+% номинального значения при включении потребителей, мощность которых превышает мощность генератора. Регуляторы напряжения обеспечивают постоянную величину напряжения (28+1) В, при изменении вращения якоря и нагрузки, а так же при колебании окружающей температуры от +50 до -50 градусов Цельсия. КОлебания тока при работе генератора на зарядку аккумуляторных батарей не должны превышать 5А. Допускаются лишь отдельные импульсы тока в каждую сторону не более 10 А. В зависимости от разряженности аккумуляторных батарей зарядный ток колеблется от 5 до 35 А. При сильно разряженных батареях зарядный ток может доходить до 50 А. Напряжение, прддерживаемое реле-регулятором при полной нагрузке, может доходить до 31 В после 2 часов непрерывной работы под нагрузкой.

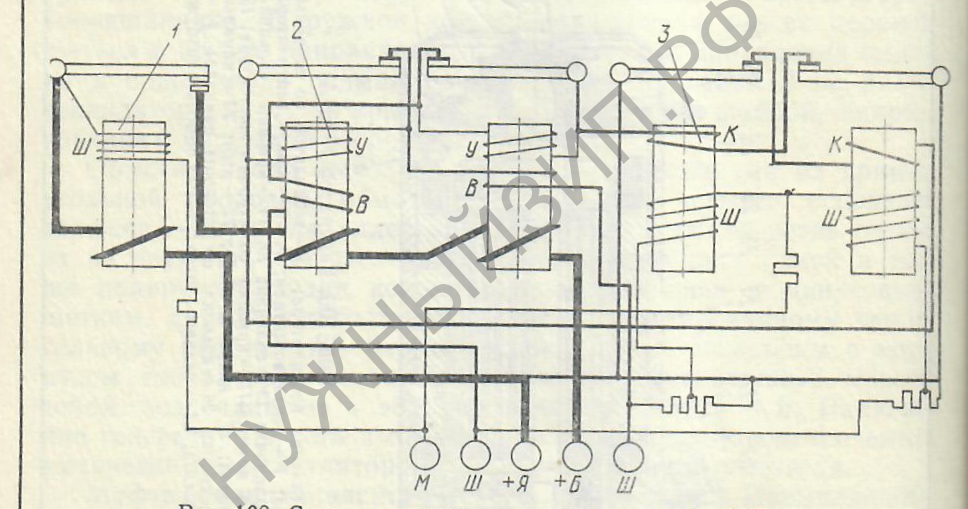

Рис. Электрическая схема реле-регулятора РРТ-32

1 - реле обратного тока; 2 - ограничитель тока; 3 - реле регулирования напряжения; У, В - обмотки ускоряющая и выравнивающая; К - контакты; Ш - вывод; М, Я, Б - клеммные выводы.

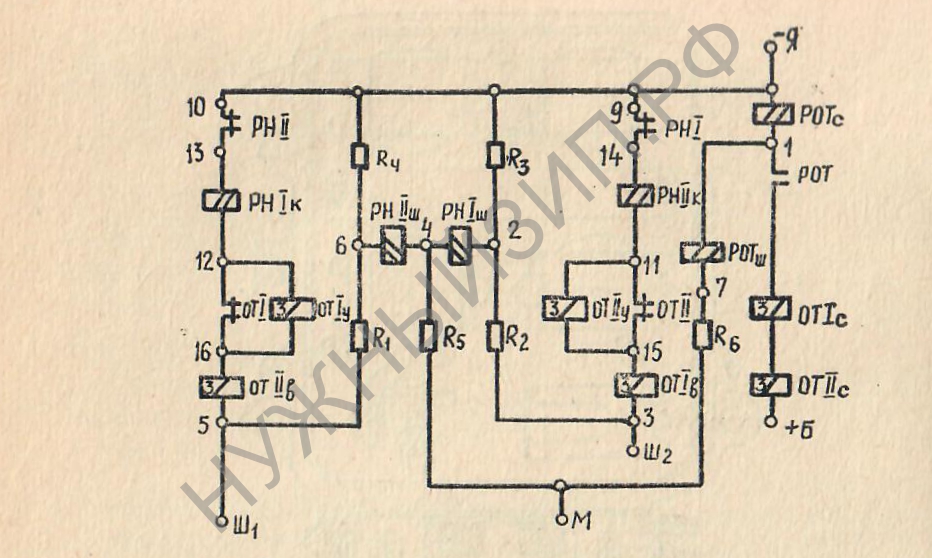

Рис. 2 Принципиальная электрическая схема реле регулятора РРТ-32

R1-R6 - барабан выносного сопротивления; РН1ш, РН11ш - шунтовая обмнотка регулятора напряжения; РН1к, РН11к - компенсирующая обмотка; РОТс - сериесная обмотка реле обратного тока; РОТш - шунтовая обмотка реле обратного тока; ОТ1с, ОТ11с - сериесная обмотка ограничителя тока; ОТ1В, ОТ11В - выравнивающая обмотка ограничителя тока; ОТ1у, ОТ11у - ускоряющая обмотка ограничителя тока; М, Ш1,Ш, +Я, +Б - внешние выводные зажимы



Реле регуляторы РРТ-32 можно приобрести с доставкой через транспортные компании в любой регион РФ - Сахалин, Крым, Дальний Восток, Сибирь, Север.  Такие города как Калининград, Мурманск, Архангельск, Москва, Саратов, Серпухов, Коломна, Челябинск, Магнитогорск, Пенза, Пермь, Екатеринбург, Нижний Новгород, Красноярск, Барнаул, Хабаровск, Владивосток и другие. Подробнее в разделе Доставка и Оплата

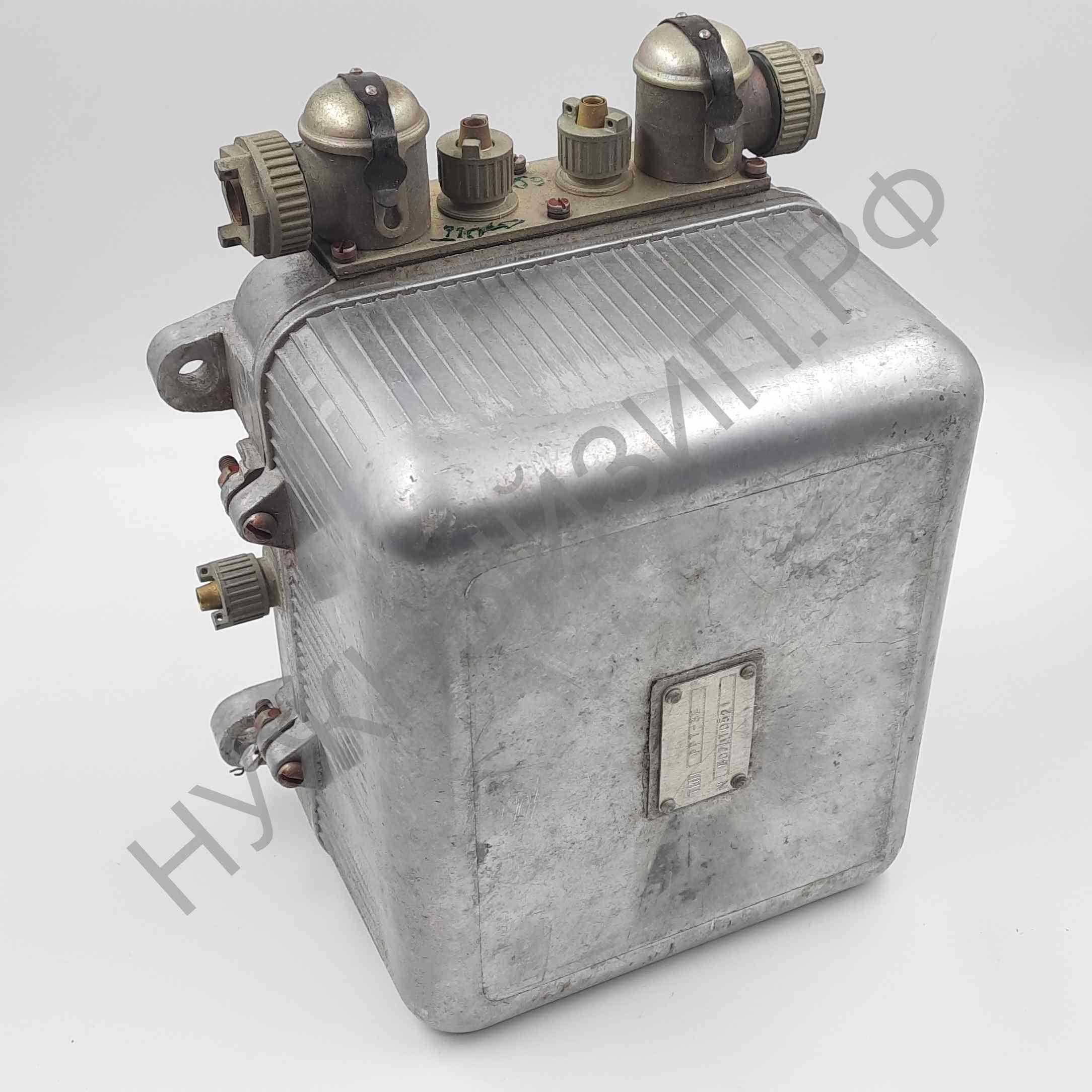

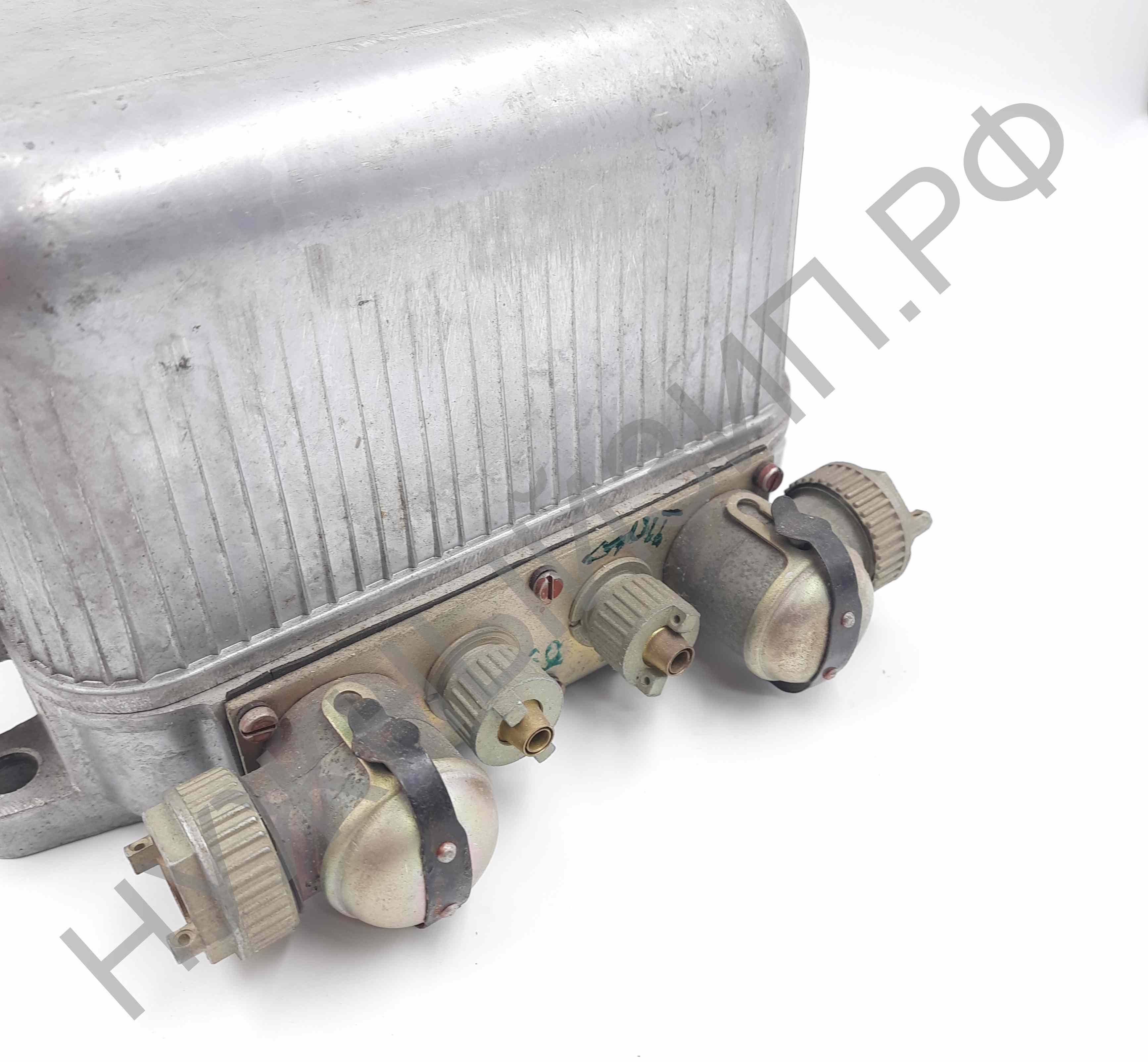

    • клеммы и шунты реле РРТ-32
      клеммы и шунты реле РРТ-32

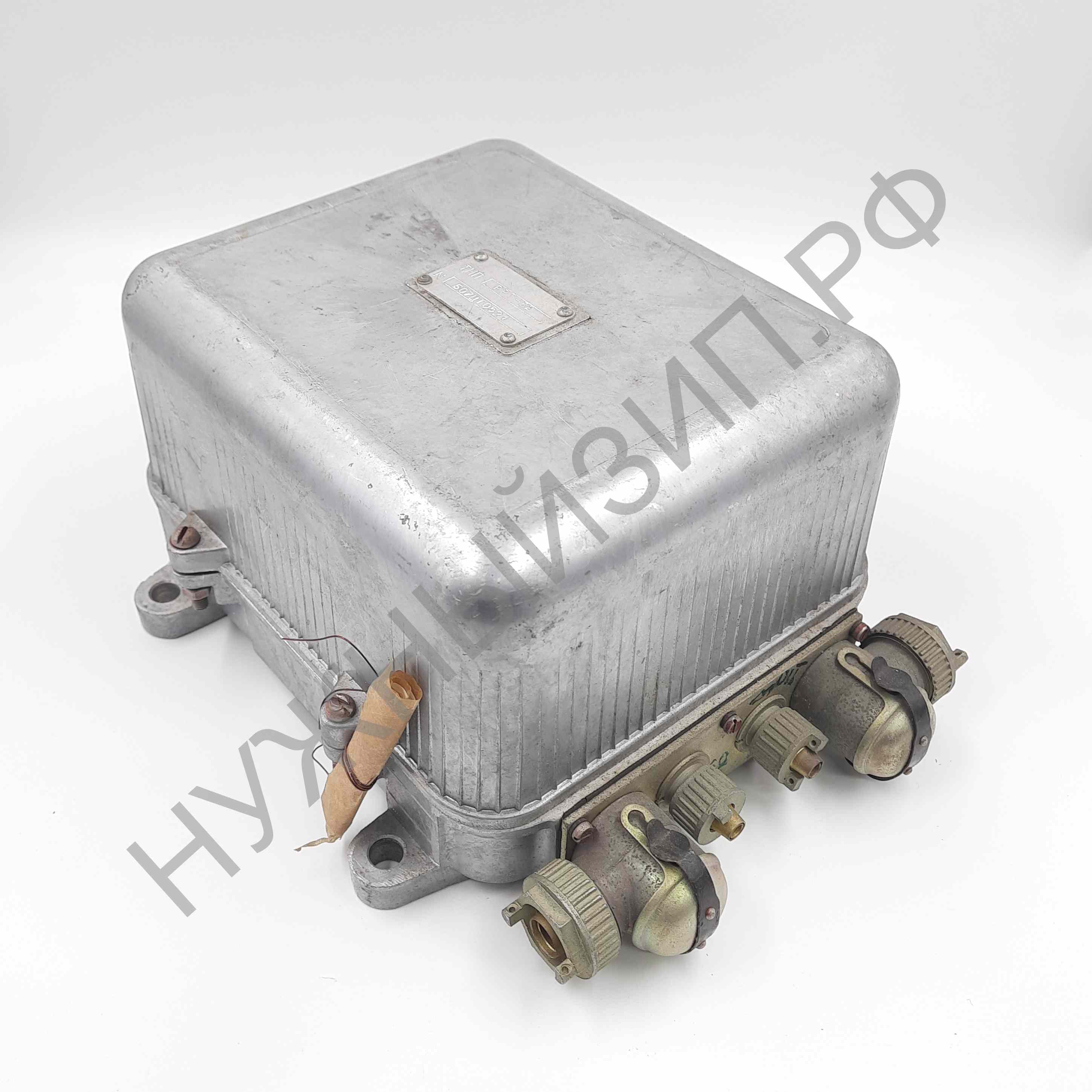

    • общий вид реле РРТ-32
      общий вид реле РРТ-32
