Нагнетатель двигателя ЯАЗ-М204 (204-1113010-В)

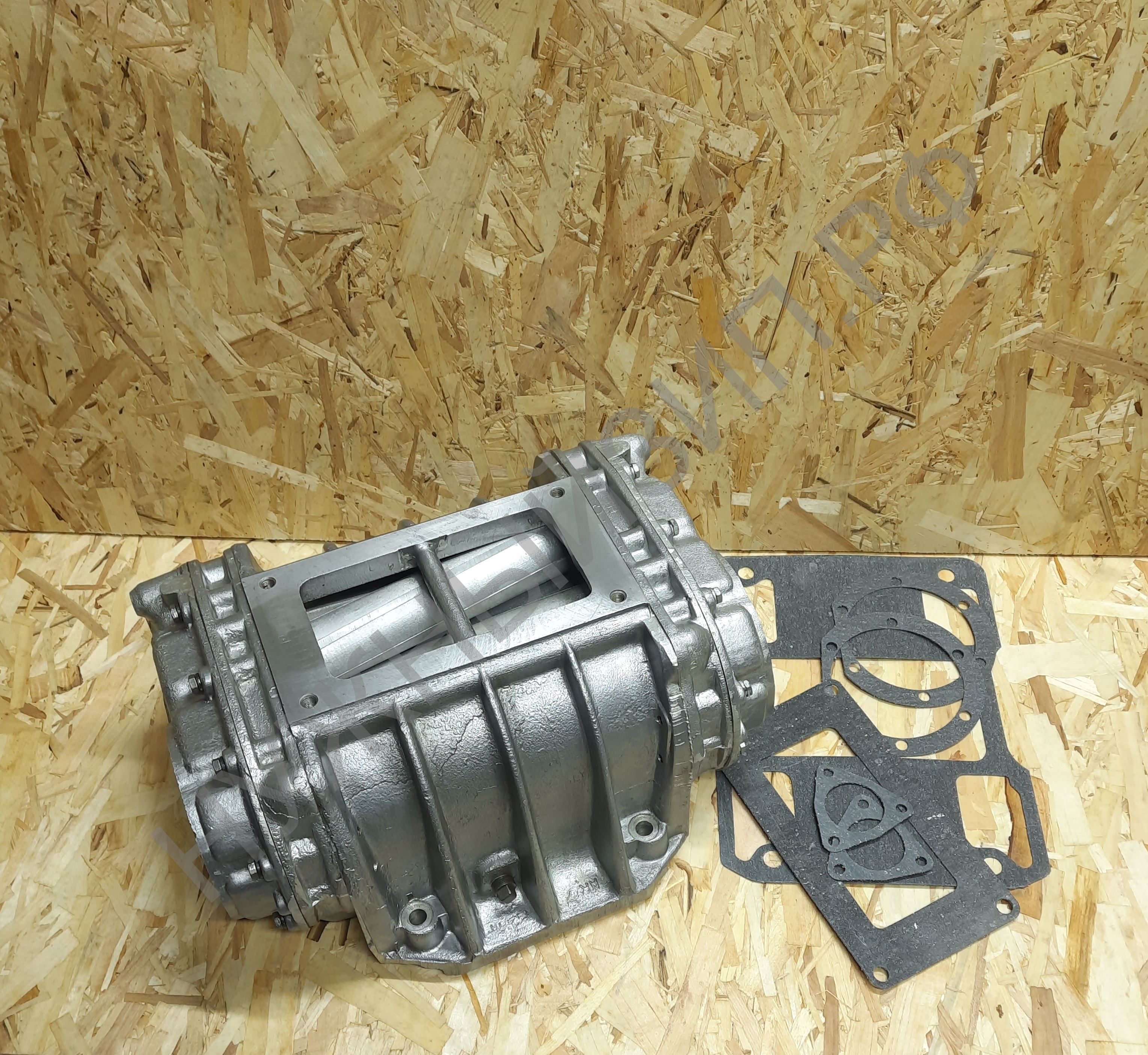

Нагнетатель (компрессор) для дизеля ЯАЗ-204 в комплекте с прокладками для установки в наличии на складе в Санкт-Петербурге.

Для заказа и консультации позвоните нам по тел:.

+79817619558;

Напишите Ваш запрос на электронную почту:

n-zip78@yandex.ru.

*Стоимость и внешний вид товара на момент заказа может отличаться от указанных на сайте

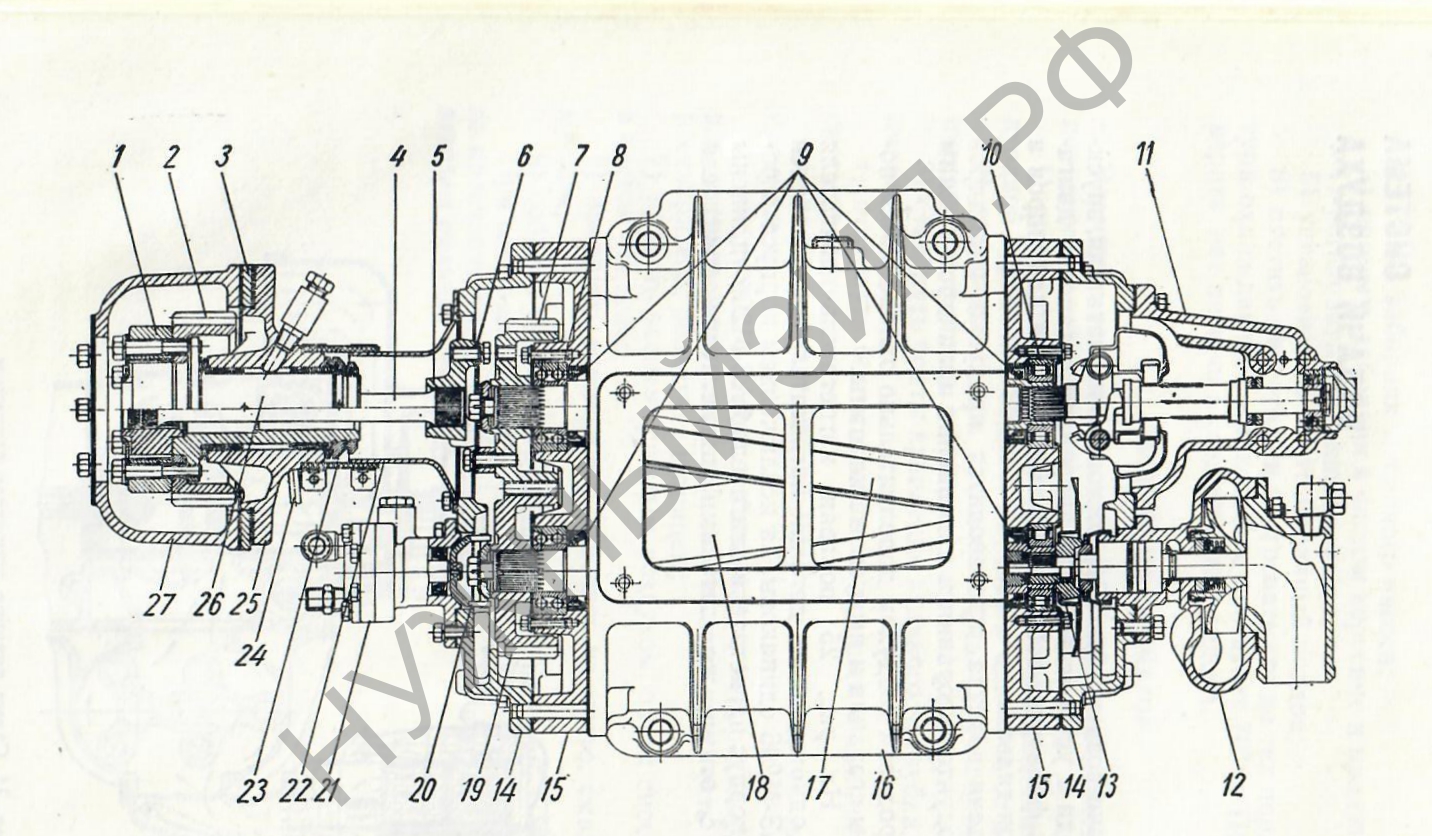

Из чего состоит нагнетатель ЯАЗ-М204

1 - муфта привода нагнетателя; 2 - шестерня привода нагнетателя; 3 - задний торцовый лист блока цилиндров; 4 - валик привода нагнетателя; 5 - фланец муфты привода; 6 - пружинная пластина муфты; 7 - ведущая шестерня; 8 - двухрядный подшипник; 9 - сальники; 10 - подшипник; 11 - регулятор оборотов; 12 - водяной насос; 13 - муфта привода водяного насоса; 14 - крышка торцовой плиты; 15 - торцовая плита; 16 - корпус; 17 - верхний ротор; 18 - нижний ротор; 19 - ведомая шестерня нагнетателя; 20 - вилка привода топливного насоса; 21 - топливный насос; 22 - кожух привода; 23 - уплотнительное кольцо; 24 - трубка для подвода смазки; 25 - корпус привода; 26 - валик шестерни; 27 - картер маховика.

.

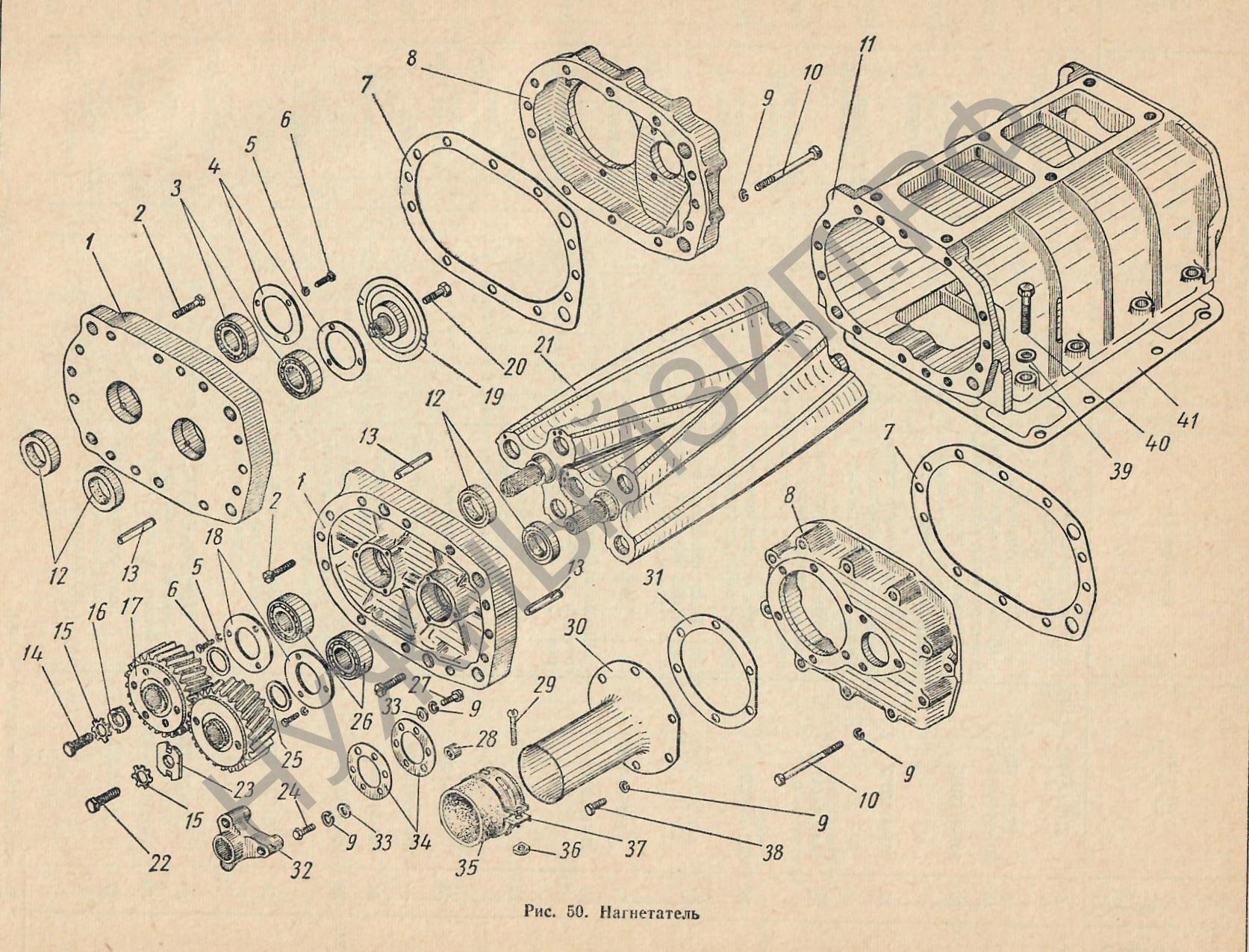

 Составные части компрессора 204-1113010-В

Описание.

Нагнетатели ЯАЗ-М204 и ЯАЗ-М206 (арт. 206-1113010-В) одинаковы, за исключением корпуса и роторов. Роторы и корпус нагнетателя ЯАЗ-206 удлинены по сравнению с ЯАЗ-204.

Роторы нагнетателя пустотелые, отлиты из алюминиевого сплава. Лопасти роторов имеют винтовую форму, вследствие чего воздух подается неприрывно. По обоим концам в роторы с большим натягом запрессованы валики и закреплены штифтами. Корпус нагнетателя отлит из алюминия и имеет ребра, увеличивающие его жесткость. С двух сторон к корпусу привернуты торцовые плиты. Плиты при установке на корпус точно центрируют запрессованными в них цилиндрическими штифтами. Для удобства сборки торцовые плиты прикрепляют к корпусу двумя винтами.

Крышки нагнетателя установлены на штифтах торцовых плит и прикреплены вместе с ними к корпусу длинными болтами с пружинными шайбами. В торцовые плиты установлены подшипники роторов нагнетателя. В заднюю плиту нагнетателя установлены двухрядные радиально-упорные подшипники, которые наружными кольцами упираются в торцы расточе торцовой плиты и фиксируются в осевом направлении упорными фланцами. В переднюю плиту нагнетателя ЯАЗ-204 установлены однорядные радиальные шариковые или роликовые подшипники, поджатые так же как и подшипники на задней плите, штампованными упорными фланцами. В торцовые плиты запрессованы резиноармированные сальнкии, предохраняющие рабочую полость нагнетателя от попадания в нее масла. Пустотелые валики роторов, обращенные к приводу - задние, имеют на конце наружные остроугольные шлицы, а внутри резьбовое отверстие. Роторы подобраны попарно, поэтому при повреждении одного из них необходимо заменять оба. В запасные части роторы сдаются только комплектно. Шестерни нагнетателя так же подобраны попарно. Длч получения минимального зазора между лопастями роторов боковой зазор между зубьями шестерен нагнетателя должен быть в пределах 0,02-0,08 мм в торцовом сечении.
